磁材表面缺陷檢測設備分揀產品外觀不良方案！

作者 : 安徽思普泰克發布時間 : 2020-06-19 瀏覽 : 140 次

注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于80件(取決于產品送料速度)。

一、檢測內容及要求

檢測內容：

最大尺寸長20mm*寬15mm的產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	外觀檢測	正光檢測	可檢

注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于80件(取決于產品送料速度)。

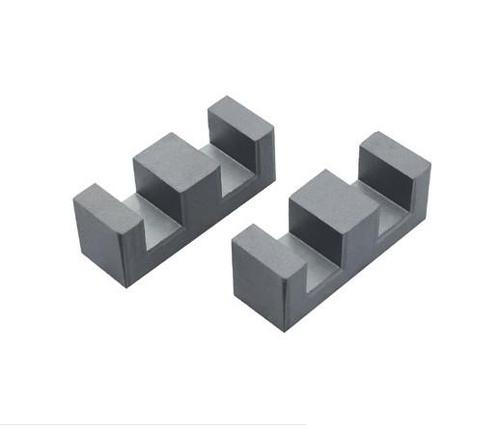

樣品圖

二、設備組成及主要機構

設備型號：SP-T300非標定制機外形尺寸：900*800*1850mm

組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	SIPOTEK	1套
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS 19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	6套
5	相機調節伺服模組	SIPOTEK定制	6套
6	工業鏡頭	FA高清光學工業鏡頭	6套
7	光源	定制光學自適應光源	5套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	SIPOTEK定制	1套
11	PLC運動協作	松下·PANASONIC	1套
12	上下料機構	SIPOTEK定制皮帶線	2套

磁材表面缺陷檢測設備外觀

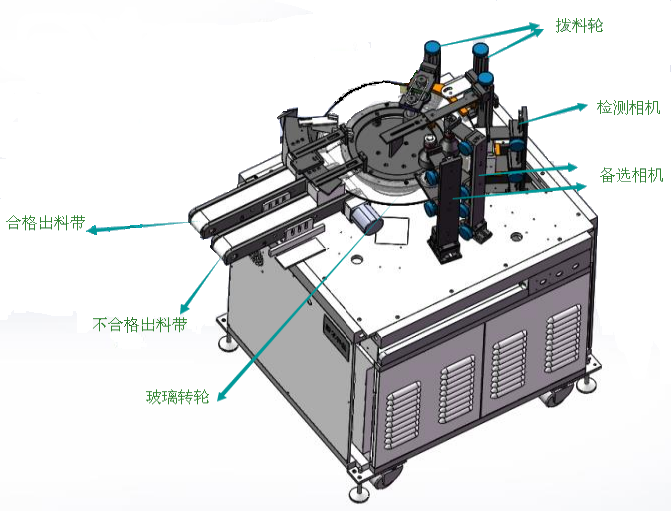

磁材表面缺陷檢測設備出料3D立體圖

三、樣件測試圖片:

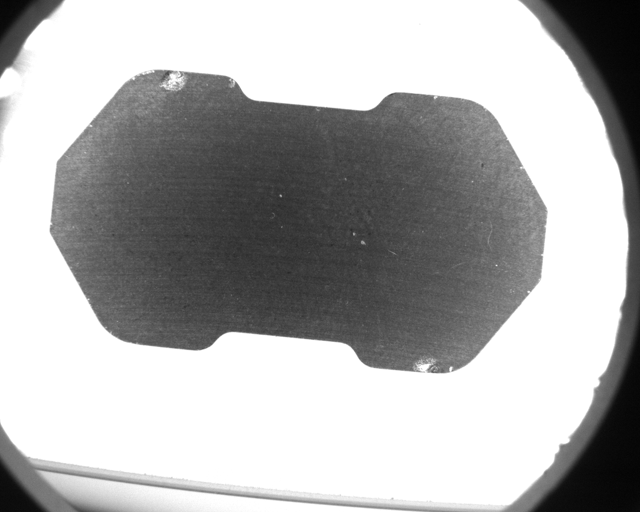

頂部正光檢測原圖：

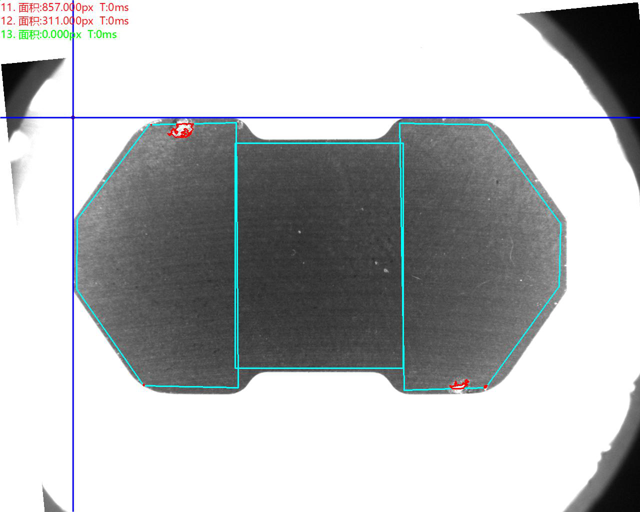

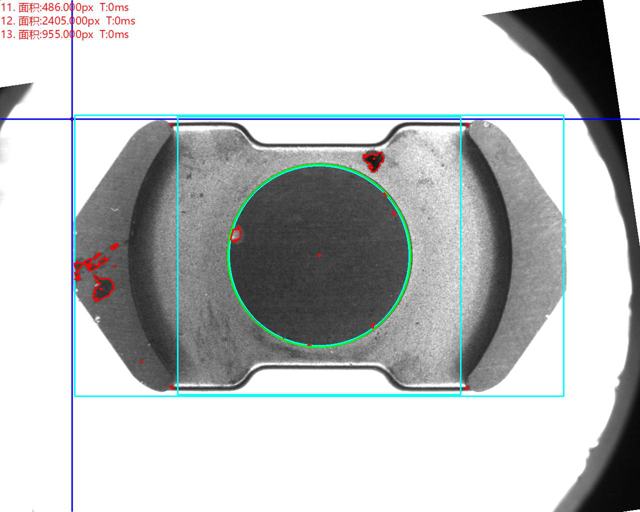

頂部正光檢測不良品分析圖：NG 不良原因：

磁材表面缺陷檢測設備

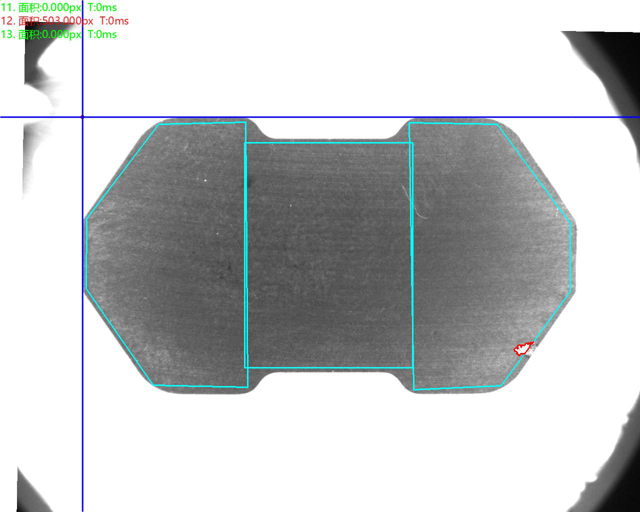

頂部正光檢測不良品分析圖：NG

磁材表面缺陷檢測設備

底部正光檢測原圖：

底部正光檢測不良品分析圖：NG 不良原因

底部正光檢測不良品分析圖：NG

磁材表面缺陷檢測設備

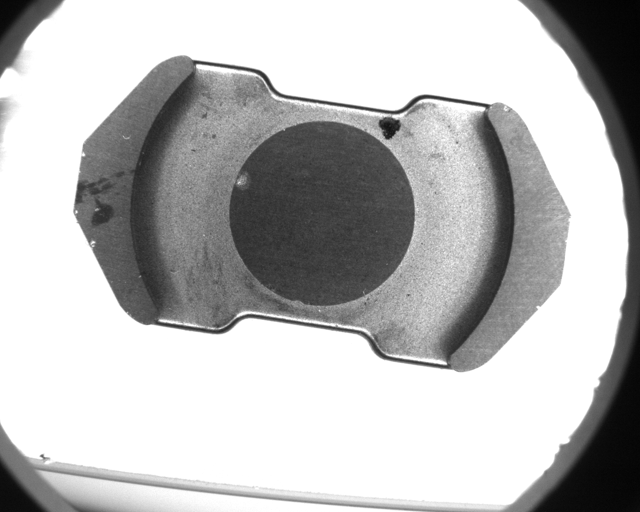

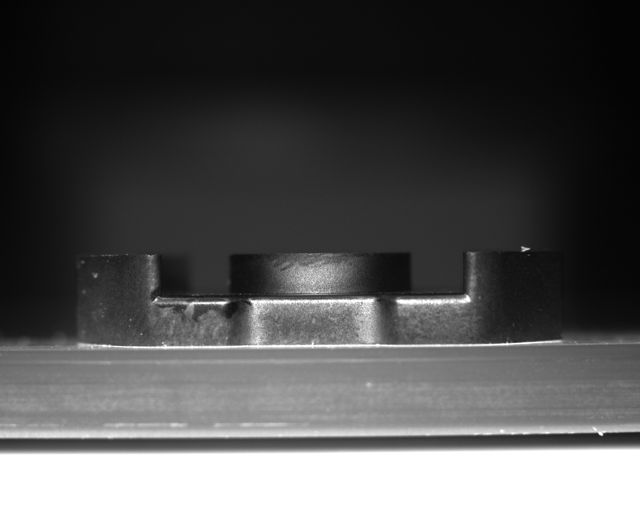

正面正光檢測原圖：

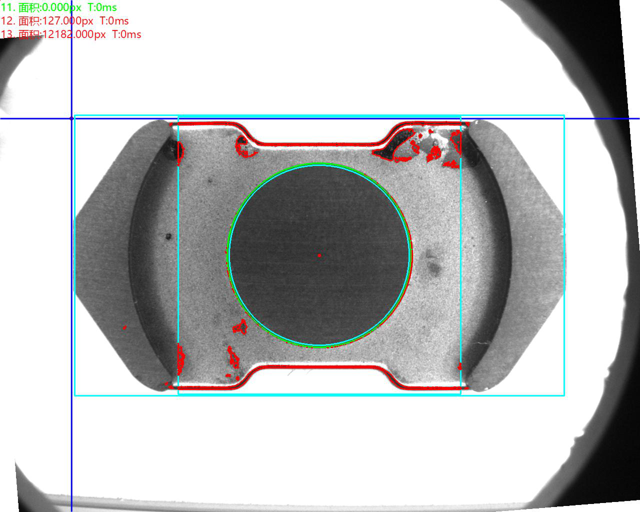

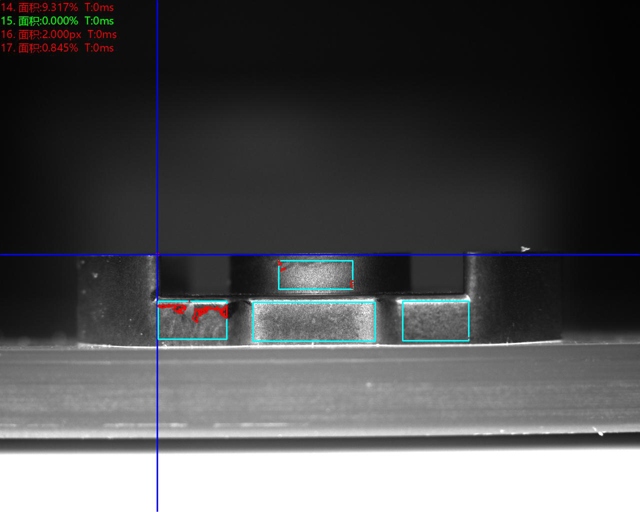

正面正光檢測不良品分析圖：NG 不良原因：

磁材表面缺陷檢測設備

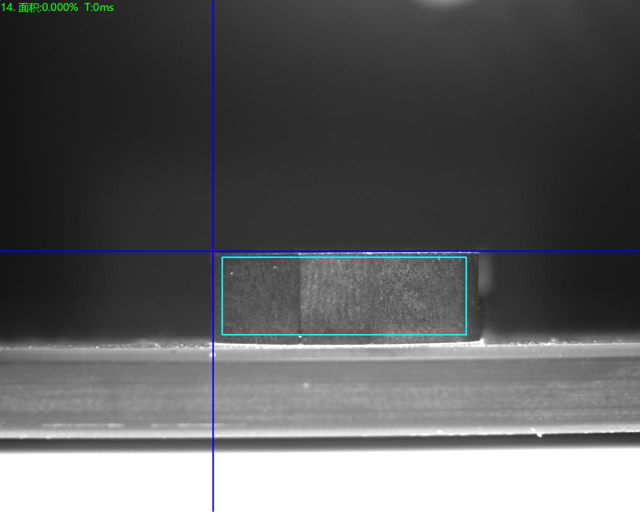

側面正光檢測良品分析圖：OK

磁材表面缺陷檢測設備

反正面正光檢測原圖

反正面正光檢測不良品分析圖：NG 不良原因：

磁材表面缺陷檢測設備

反側面正光檢測良品分析圖：OK

購買磁材表面缺陷檢測設備需要做以下準備

1.樣品收集

樣本收集分為兩類：好產品和壞產品。好的產品可以有幾種，壞的產品可以分為許多缺陷，例如缺口，毛刺，黑點，孔堵塞，壓力傷，變形、裂紋等。次品的數量應該更多。包裝并標記有缺陷的產品類型，以方便供應商進行證明。

2.確定準確性

客戶通常認為精度越高越好，并且設備可以檢測到的缺陷越小越好。這樣一來，我們能不能把零缺陷的工廠留在工廠？實際上，設備不是萬能的，磁材表面缺陷檢測設備不是顯微鏡，并且無法達到顯微鏡的精度。精度不是越高越好，而是選擇適當?shù)木龋駝t會產生很多次品。

例如，當手動選擇產品間隙時，可以允許間隙在1毫米以內，精度范圍可以設置在1毫米以內。如果精度設置太高，很容易造成浪費。如果精度設置過低，則磁材表面缺陷檢測設備會將手動篩選的次品判斷為良品，從而導致誤檢。一些產品對精度有很高的要求，并且需要達到0.001mm的精度范圍，無法手動測量。此時，磁材表面缺陷檢測設備的作用變得非常重要。

3.確定產出

購買設備的主要目的是提高生產效率。如果產品產量小，效率要求和質量不高，則手動檢測是更好的選擇。如果產品需要三個以上的人進行測試，那么非常有必要選擇磁材表面缺陷檢測設備。
