電子元器件視覺檢測設備檢測通訊外殼方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 353 次
注明：思普泰克電子元器件視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
注明：思普泰克電子元器件視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 字符混料 | 正光檢測 | 可檢 |
| 2 | 螺絲混料 | 正光檢測 | 可檢 |
| 3 | 凸臺混料 | 正光檢測 | 可檢 |
注明：思普泰克電子元器件視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 1套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | SIPOTEK定制一鍵測量 | 1套 |
|

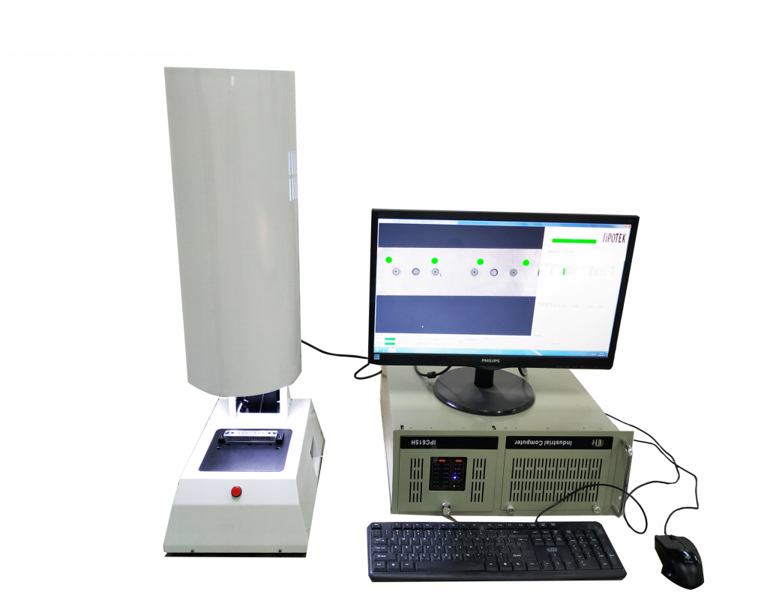

電子元器件視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

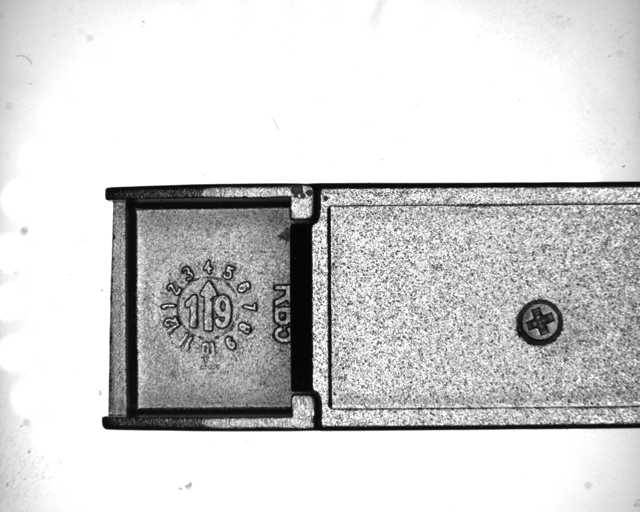

正光檢測良品原圖：

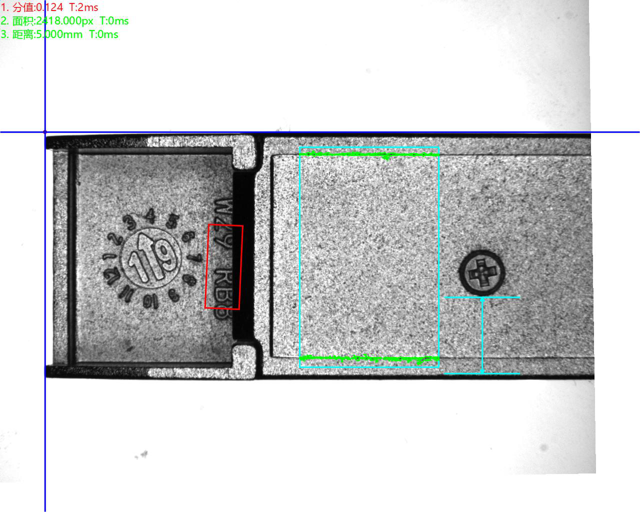

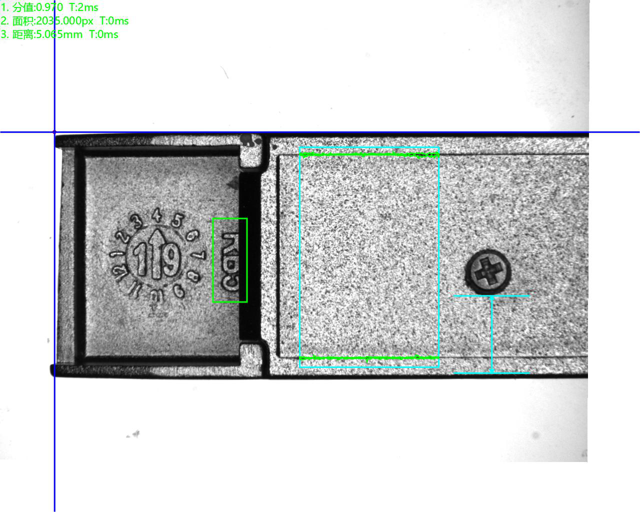

正光檢測良品分析圖：OK

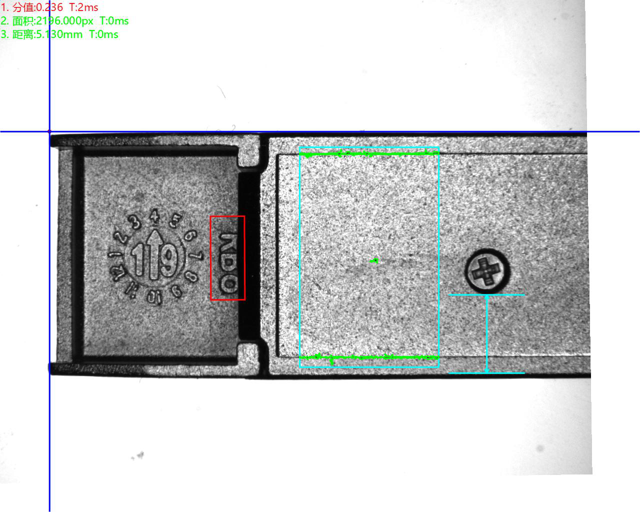

正光檢測不良品分析圖：NG 不良特征：字符混料

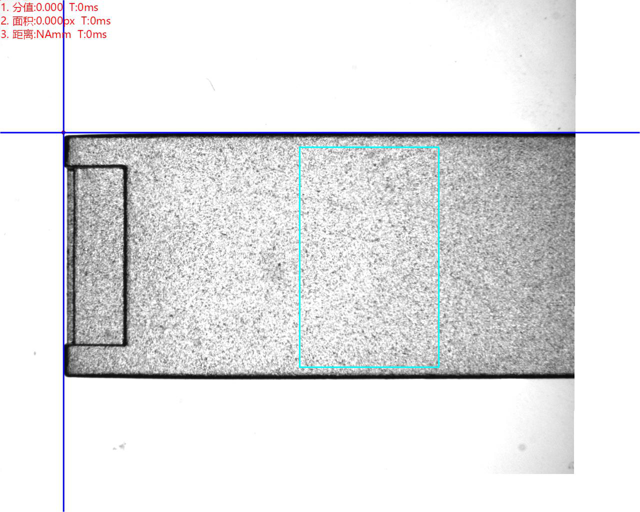

正光檢測不良品分析圖：NG 不良特征：凸臺混料
正光檢測不良品分析圖：NG 不良特征：字符混料
正光檢測不良品分析圖：NG 不良特征：字符混料
正光檢測不良品分析圖：NG 不良特征：凸臺混料
正光檢測不良品分析圖：NG 不良特征：字符混料
四、電子元器件視覺檢測設備安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的一鍵測量平臺，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
