軸承自動化視覺檢測設備檢測小螺絲外觀方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 205 次
小螺絲 機器視覺檢測方案 _深圳市思普泰克科技有限公司。思普泰克專注機器視覺檢測13年, 應用領域廣,有許多檢測案例,歡迎咨詢:133 1692 9889 一:檢測內容及要求 檢測工件面積:

小螺絲機器視覺檢測方案_思普泰克智能制造科技有限公司。思普泰克專注機器視覺檢測13年,
應用領域廣,有許多檢測案例,
咨詢熱線178-5603-5060


軸承自動化視覺檢測設備檢測小螺絲外觀方案

一:檢測內容及要求



檢測工件面積:

               整體高度2.95*5.92mm的樣件檢測

檢測內容:

               1:底部檢測有無十字頭部、是否堵孔

               2:側面檢測總高度、牙外徑

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量400-600(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 2,底部檢測有無十字頭部、是否堵孔。側面檢測檢測總高度、牙外徑

5:工業鏡頭: 2FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)



.1: 設備外觀3D立體圖

軸承自動化視覺檢測設備

三:底部檢測方式

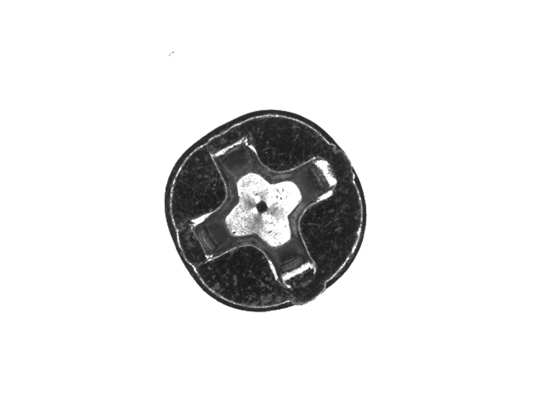

 底部檢測效果原圖:

軸承自動化視覺檢測設備檢測小螺絲外觀方案

三:底部檢測方式

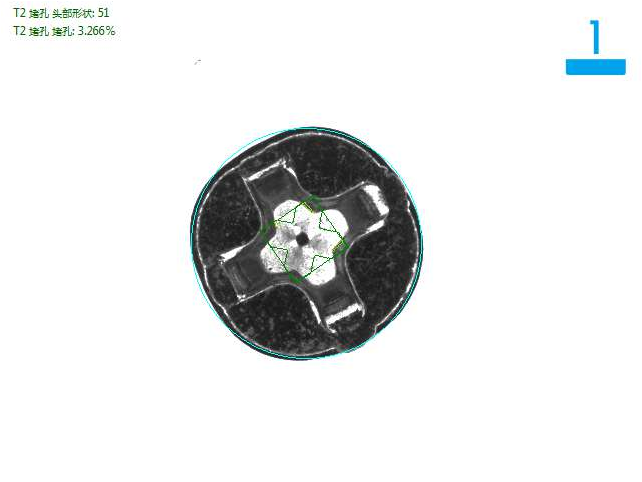

底部檢測良品分析圖:OK

軸承自動化視覺檢測設備檢測小螺絲外觀方案

三:底部檢測方式

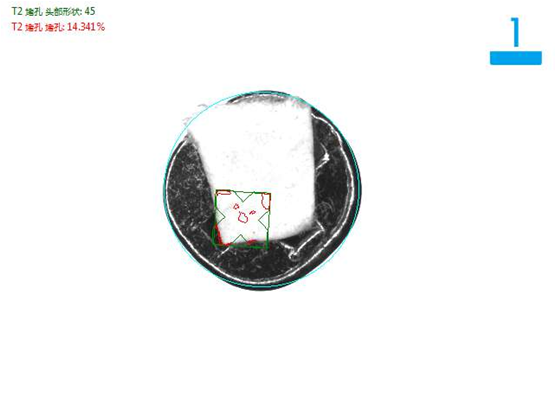

底部檢測堵孔不良品分析圖:NG

軸承自動化視覺檢測設備

三:2側面檢測方式

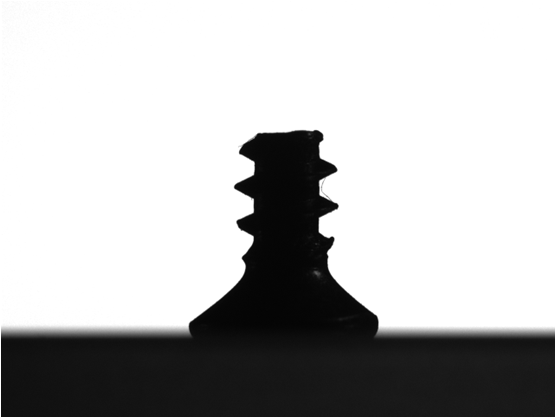

側面檢測效果原圖:

軸承自動化視覺檢測設備

三:2側面檢測方式

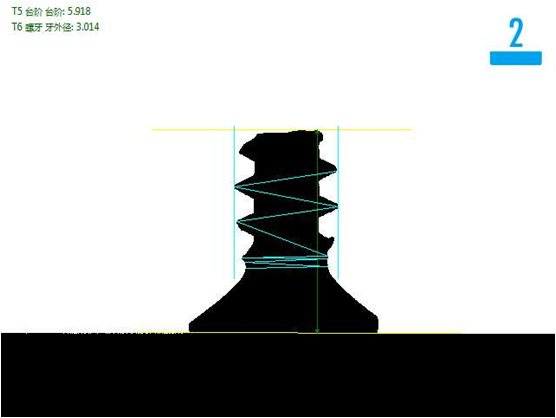

側面檢測良品分析圖:OK

軸承自動化視覺檢測設備

三:2側面檢測方式

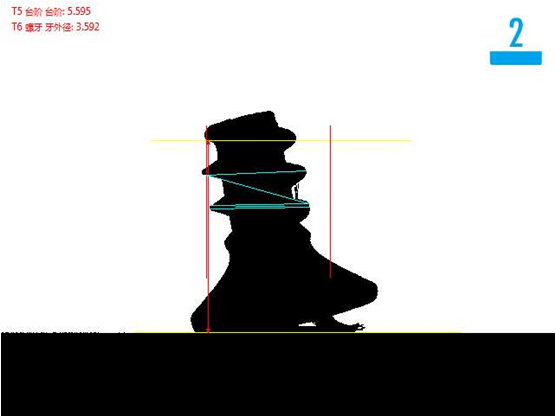

側面檢測高度不良品分析圖:NG

側面檢測

.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA

以上就是小螺絲機器視覺檢測方案,詳細請
咨詢熱線178-5603-5060
