軸承自動化視覺檢測設備檢測五金件外觀方案

作者 : 思普泰克智能制造發布時間 : 2019-12-31 瀏覽 : 253 次
軸承自動化視覺檢測設備檢測五金件外觀方案,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 電鍍臟污 360°環形檢測 可檢 360°鏡頭只能檢測5cm²以上的特征。不能檢測類似輕微色差的特征
2 電鍍渣 360°環形檢測 可檢
3 腐蝕

不可檢
4 毛邊 頂部背光檢測 內外環毛邊可檢測、槽邊毛刺不可檢
5 異物 頂部背光 可檢

6 變色

不可檢


注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

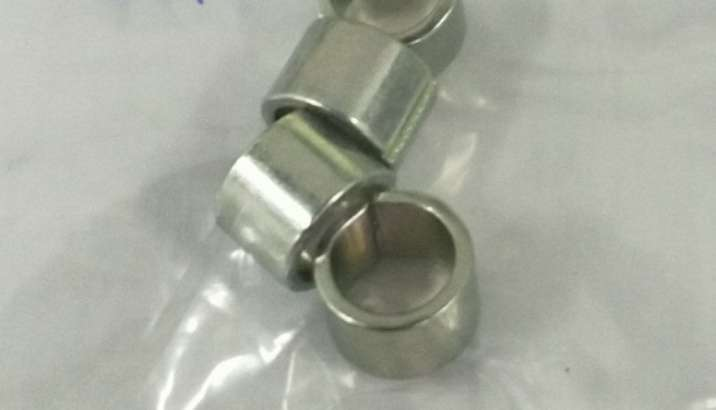

樣品圖:
軸承自動化視覺檢測設備檢測五金件外觀方案

二、設備組成及主要機構

設備型號:SP-T300標準檢測設備          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 3套
5 相機調節模組 SIPOTEK定制 3套
6 工業鏡頭 FA高清光學工業鏡頭 1套
7 工業鏡頭 定制360°環形檢測工業鏡頭 2套
8 光源 定制光學自適應光源 1套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
9 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套



設備外觀3D立體圖

軸承自動化視覺檢測設備






三、樣件測試圖片:

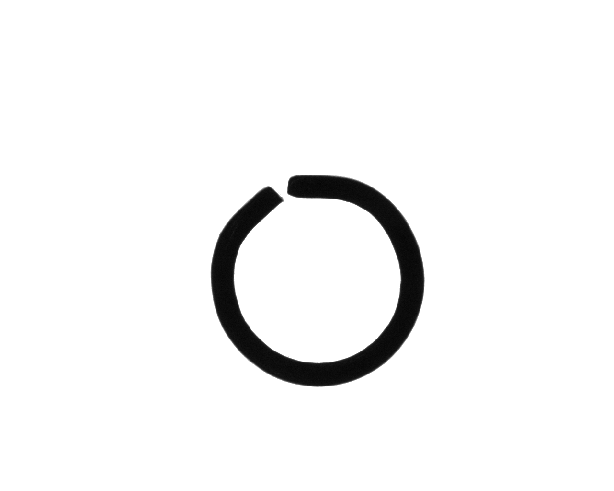

1.頂部背光檢測原圖:


軸承自動化視覺檢測設備檢測五金件外觀方案

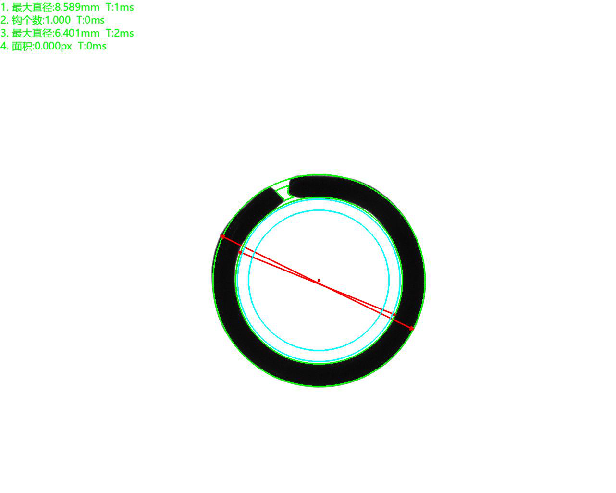

頂部背光檢測良品分析圖:OK

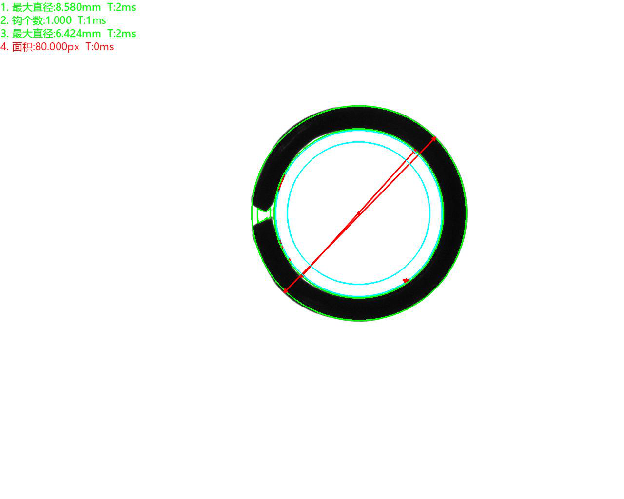

頂部背光檢測不良品分析圖:NG         不良原因:內毛刺

軸承自動化視覺檢測設備

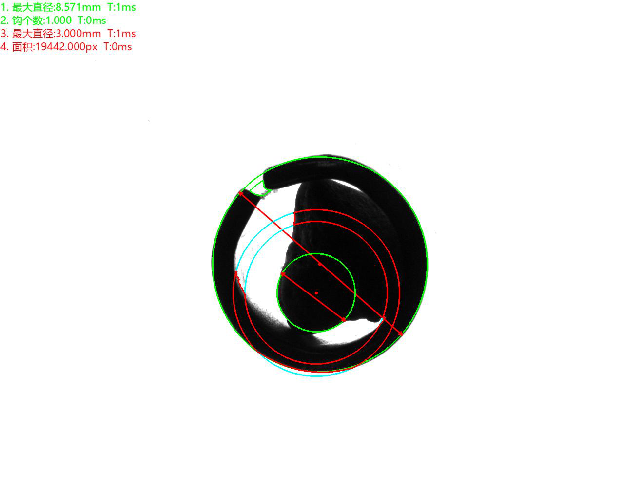

頂部背光檢測不良品分析圖:NG         不良原因:異物

軸承自動化視覺檢測設備

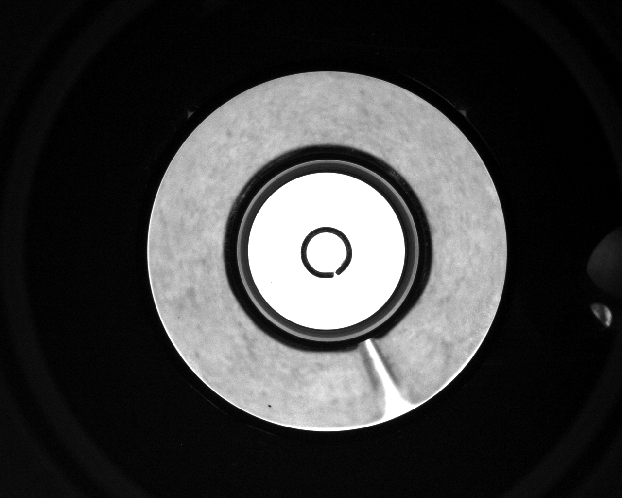

外環360°檢測原圖:

軸承自動化視覺檢測設備

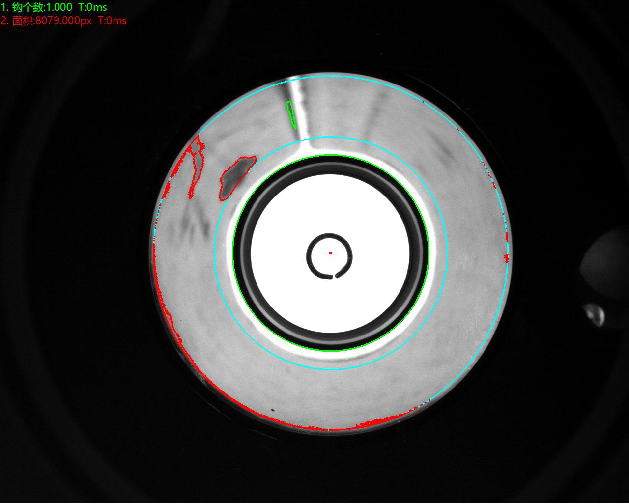

外環360°檢測不良品分析圖:NG         不良原因:電鍍臟污

外環360°檢測

外環360°檢測不良品分析圖:NG         不良原因:電鍍臟污

外環360°檢測

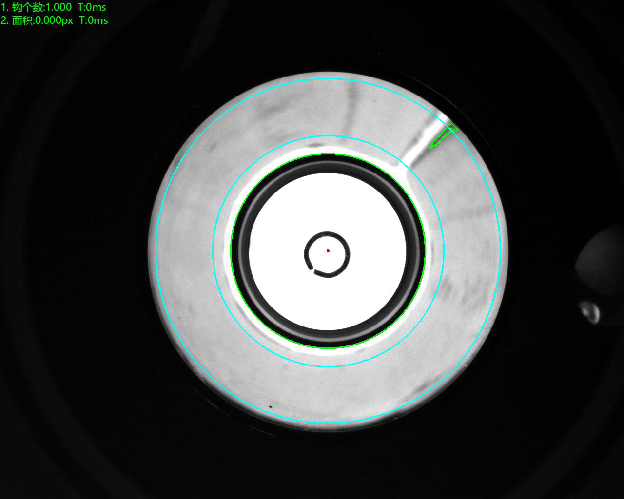

內環360°檢測良品分析圖:OK

內環360°檢測

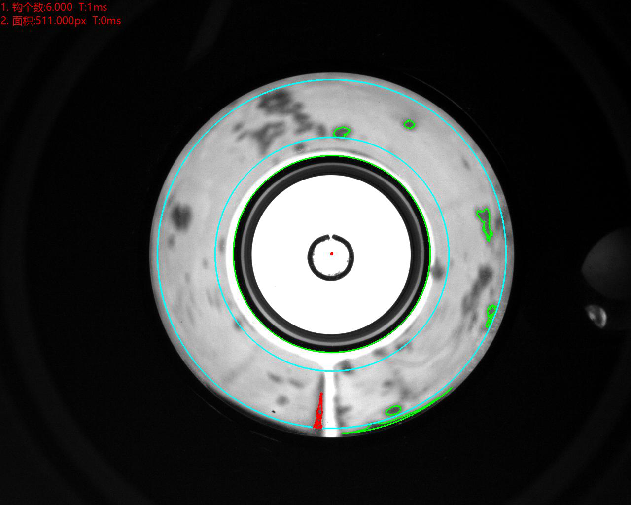

內環360°檢測不良品分析圖:NG         不良原因:電鍍臟污

內環360°檢測

內環360°檢測不良品分析圖:NG         不良原因:電鍍渣

內環360°檢測

更多產品機器視覺檢測方案請登錄思普泰克智能制造官網查詢:http://www.dylcb.cn
