圖像視覺檢測設備檢測產品外觀尺寸方案
作者 : 思普泰克智能制造發布時間 : 2020-01-14 瀏覽 : 180 次
注明：圖像視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于250件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長4.216mm*寬2.64mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 尺寸 | 背光檢測 | 可檢 |
|
| 2 | 紋路批鋒 | 背光檢測 | 可檢 |
|
| 4 | 滾花不成形 | 側面正光 | 可檢 | 只可檢測整圈不良、不可檢測缺花 |
| 5 |
|
|
|
|
| 6 | 變形 |
|
|
沒提供不良品 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于250件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|
設備外觀3D立體圖
三、樣件測試圖片:

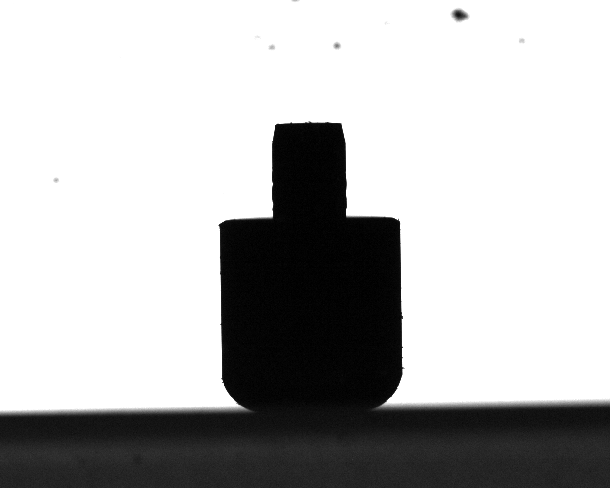

側面背光檢測原圖：

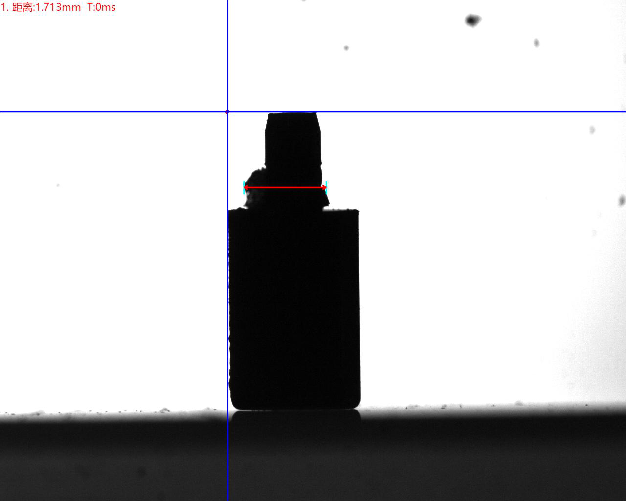

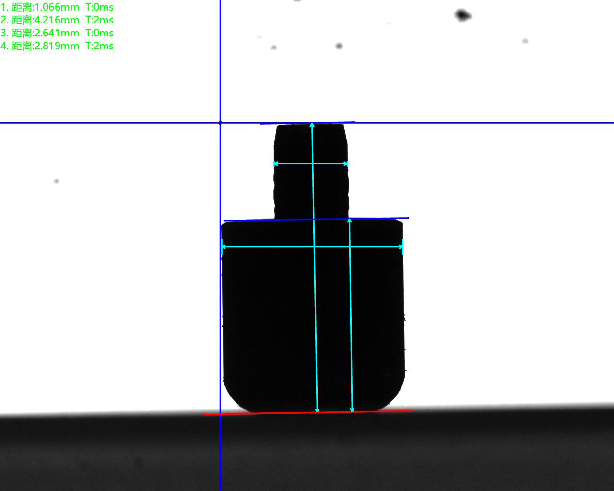

側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征：紋路批鋒

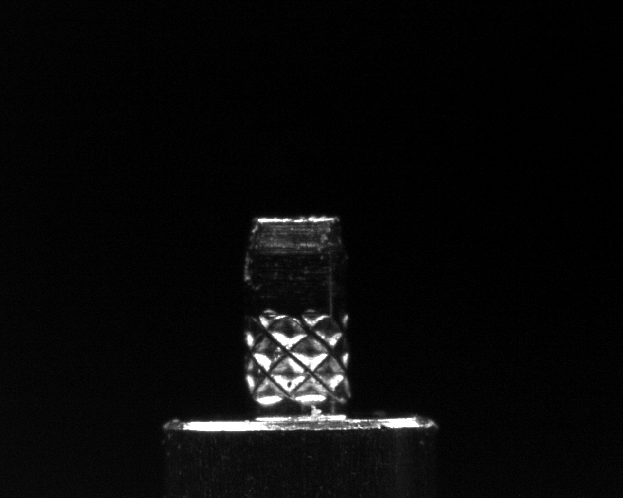

側面正光檢測原圖：

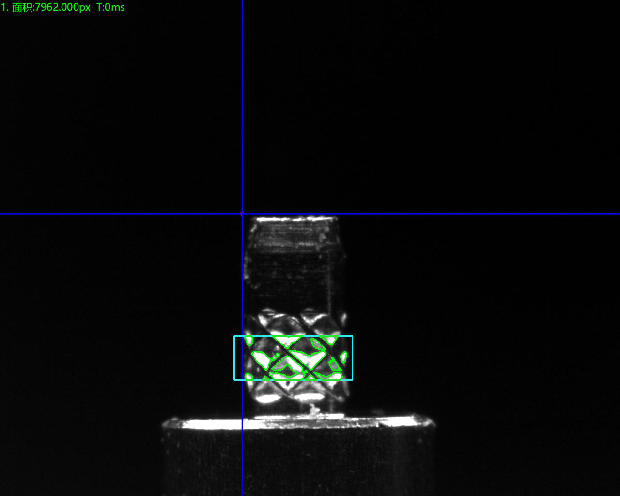

側面正光檢測良品分析圖：OK

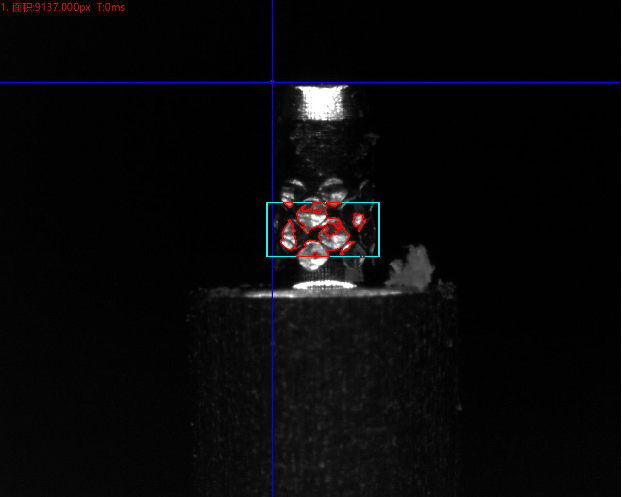

側面正光檢測不良品分析圖：NG 不良特征：滾花不成形
獲取更多圖像視覺檢測設備檢測產品方案，可登陸安徽思普泰克官網查閱或咨詢相關工作人員。
