視覺檢測五金產品外觀方案
作者 : 安徽思普泰克發布時間 : 2020-05-04 瀏覽 : 176 次
視覺檢測五金產品外觀方案，檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的尺寸檢測
視覺檢測五金產品外觀方案，檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 尺寸 | 背光檢測 | 可檢 |
視覺檢測五金產品外觀方案，檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 3套 |
| 7 | 環形光源 | 定制光學自適應光源 | 3套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

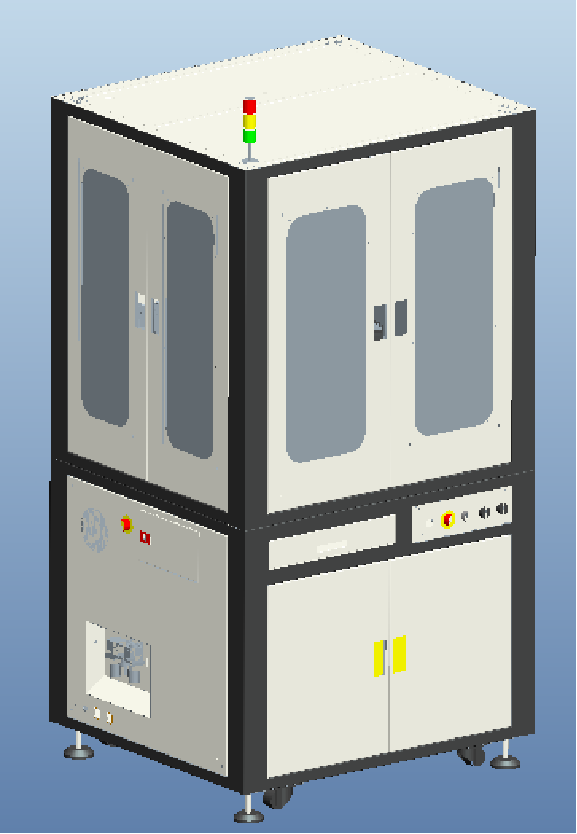

設備外觀－3D立體圖

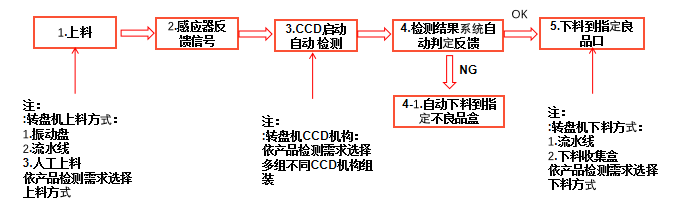

設備檢測流程
三、樣件測試圖片:

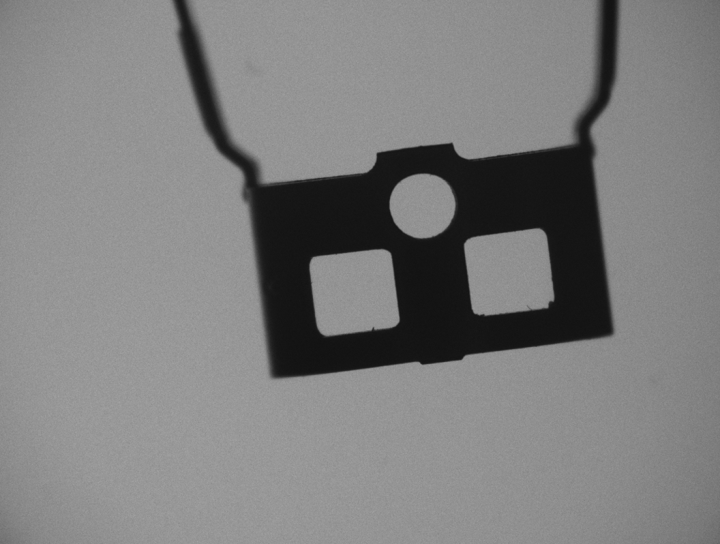

底部背光檢測良品原圖：

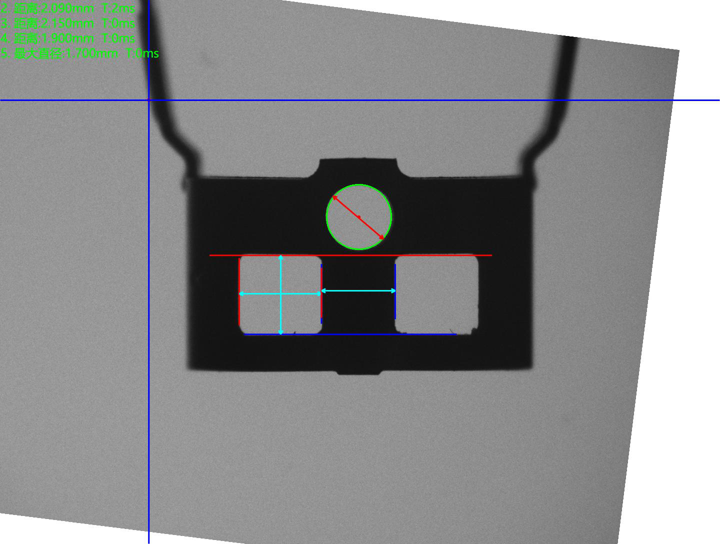

底部背光檢測良品分析圖：OK

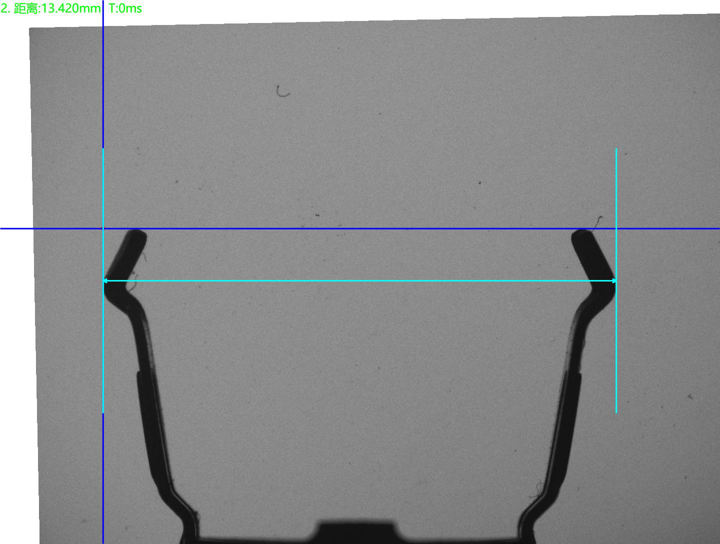

側面背光檢測良品分析圖：OK

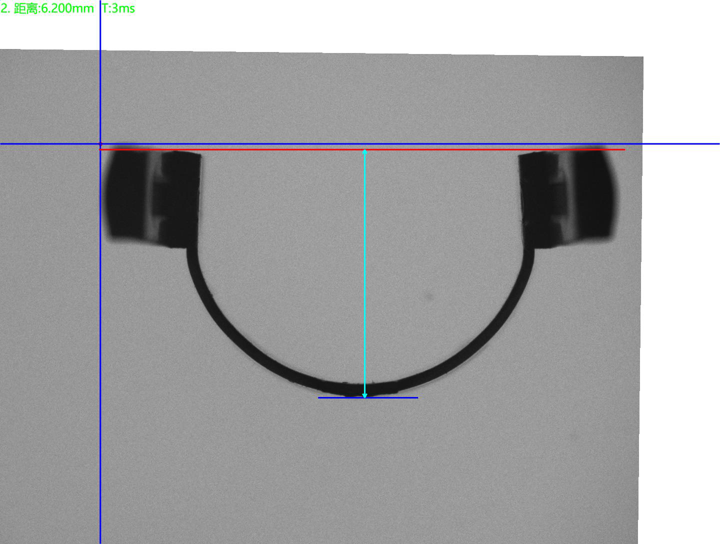

頂部背光檢測良品分析圖：OK
設備檢測流程
三、樣件測試圖片:
底部背光檢測良品原圖：
底部背光檢測良品分析圖：OK
側面背光檢測良品分析圖：OK
頂部背光檢測良品分析圖：OK
雖然人類視覺擅長于對復雜、非結構化的場景進行定性解釋，但機器視覺則憑借速度、精度和可重復性等優勢，擅長于對結構化場景進行定量測量，舉例來說，在生產線上，機器視覺系統每分鐘能夠對數百個甚至數千個元件進行檢測。配備適當分辨率的相機和光學元件后，機器視覺系統能夠輕松檢驗小到人眼無法看到的物品細節特征。
另外，由于消除了檢驗系統與被檢驗元件之間的直接接觸，機器視覺還能夠防止元件損壞，也避免了機械部件磨損的維護時間和成本投入。通過減少制造過程中的人工參與，機器視覺還帶來了額外的安全性和操作優勢。此外，機器視覺還能夠防止潔凈室受到人為污染，也能讓工人免受危險環境的威脅。
安徽思普泰克研發的Sipotek視覺系統有效提高產品制成率、提高品質標準、減少客訴為客戶創造利潤，詳情請登錄安徽思普泰克官網查閱：www.dylcb.cn或電話聯系杜經理：178-5603-5060（微信同號）
